汽水分離器

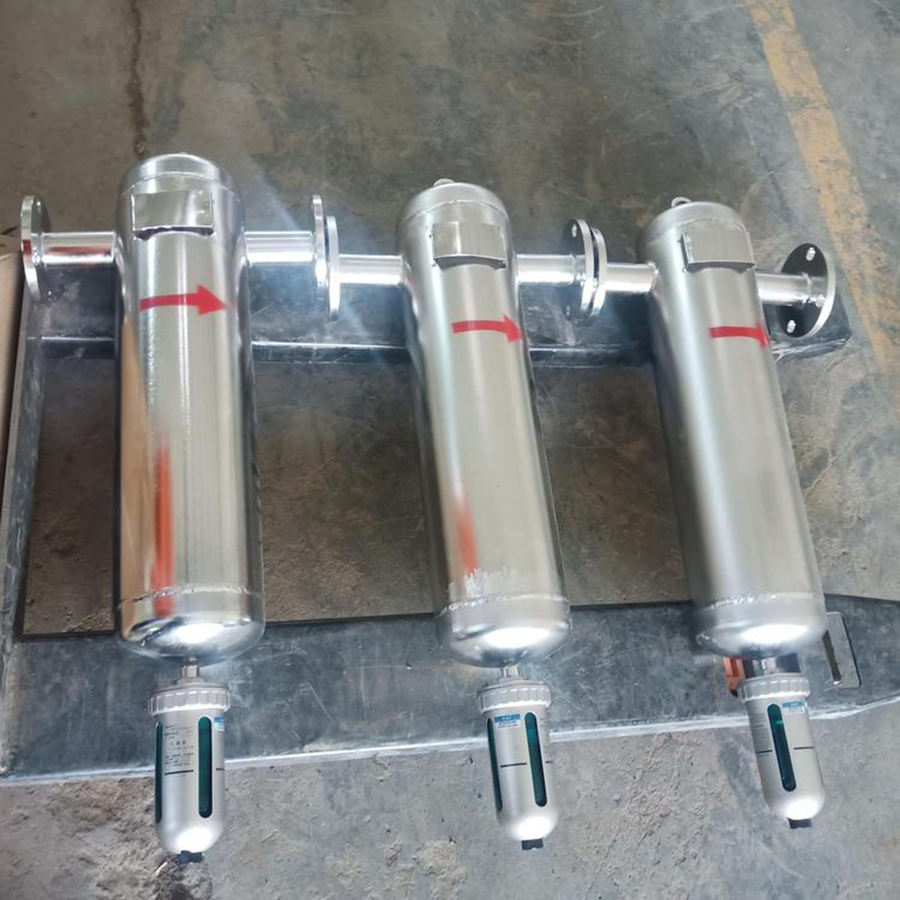

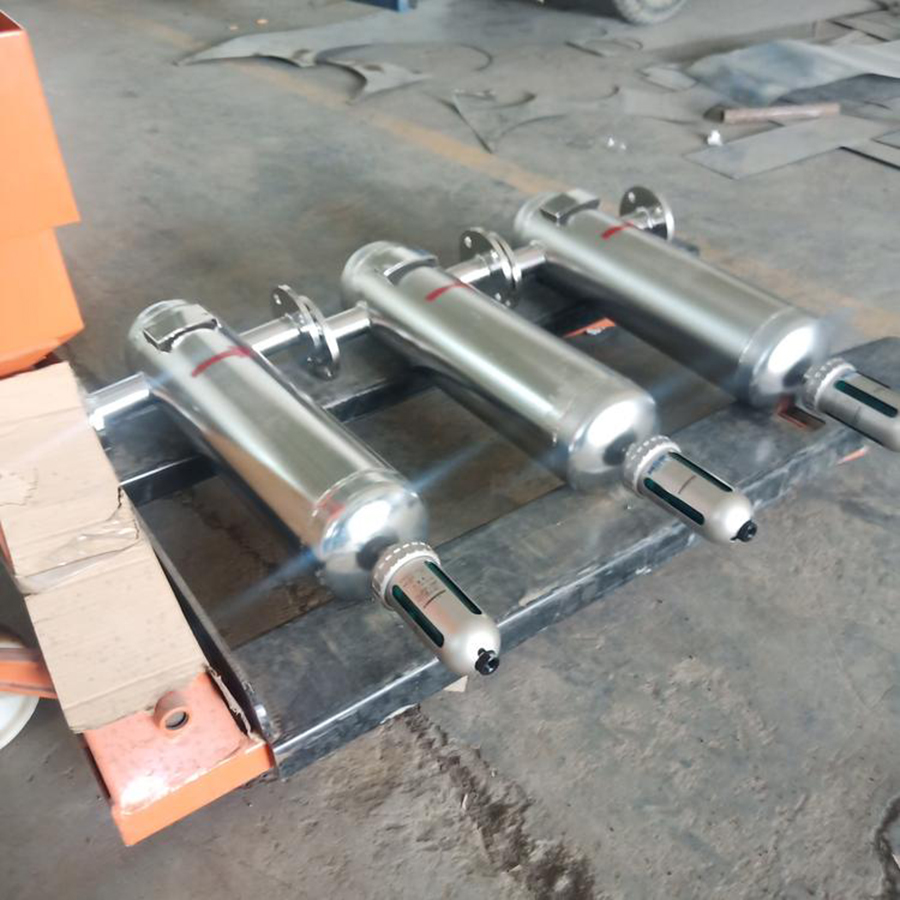

濾芯式汽水分離器
-
品牌 ：FeiFLTER（菲利特）
-
型號：FLQ系列
-
材質：碳鋼、不銹鋼
-
過濾精度：1微米
-
單臺流量：2-800m3/h
-
公稱壓力：1.0MPa、1.6MPa、2.5MPa
-
應用領域：濾芯式是可以除水，除雜，除油的，一般常用于空壓機配套使用?；蛘吣臍怏w中如果含雜質含水并且對過濾效率要求高的也可以選擇濾芯式汽水分離器。

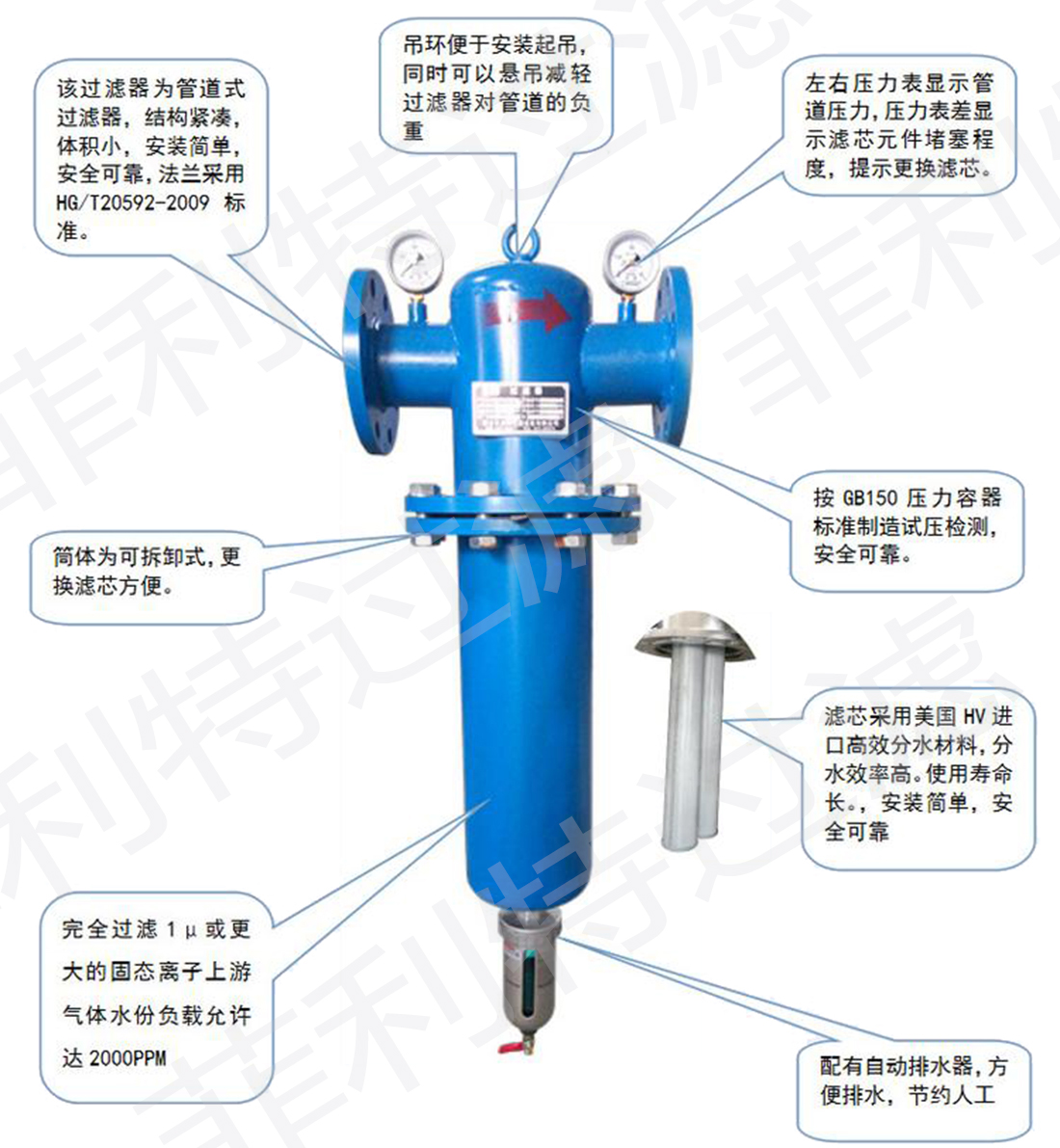

FLQ系列 汽水分離器為壓力容器結構的碳鋼或不銹鋼設備，目的是除去不能通過疏水閥排掉的懸浮在氣體中的水分。汽水分離器必須安裝于水平管線上，排水口垂直向
- 成交量：0
好評率：5星
-
產品描述
Product description
產品概述
FLQ系列濾芯式汽水分離器
FLQ系列濾芯式汽水分離器是一款專業設計用于去除壓縮空氣、天然氣、沼氣等氣體中液態水滴、油霧及固體顆粒的高效分離設備。該產品采用壓力容器結構設計，核心過濾元件為高效多層復合濾芯，能夠有效攔截氣體中的懸浮雜質，為下游用氣設備提供潔凈、干燥的氣源保障。
本產品特別適用于對氣體潔凈度要求較高的工業場景，如壓縮空氣系統、精密儀器供氣、天然氣凈化、沼氣提純等領域。通過優化的流道設計和高效的過濾材料，實現了高分離效率與低壓降的完美平衡，確保系統運行的經濟性與可靠性。
核心優勢

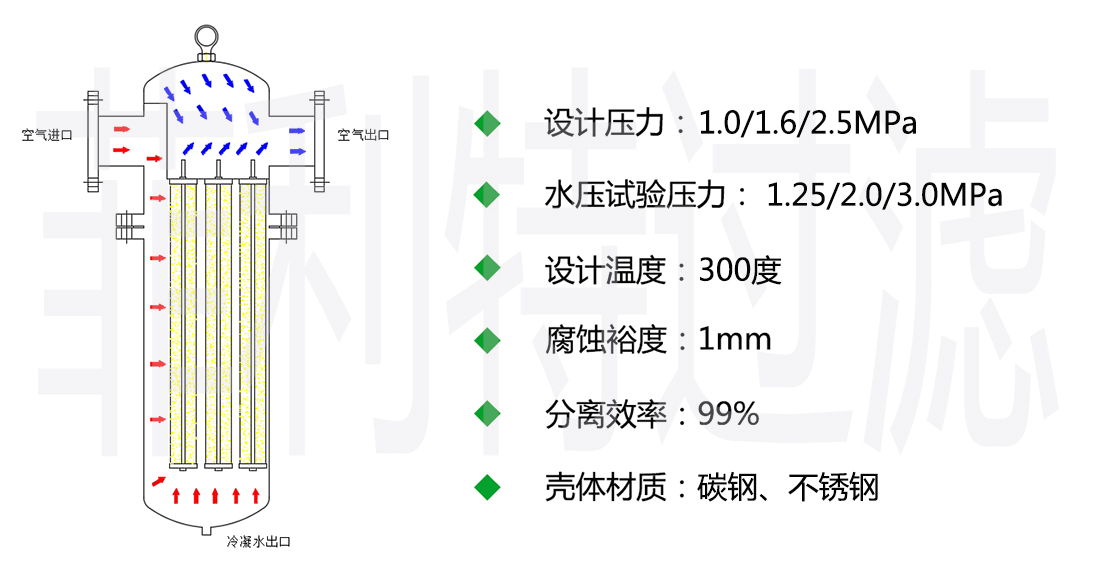

工作原理

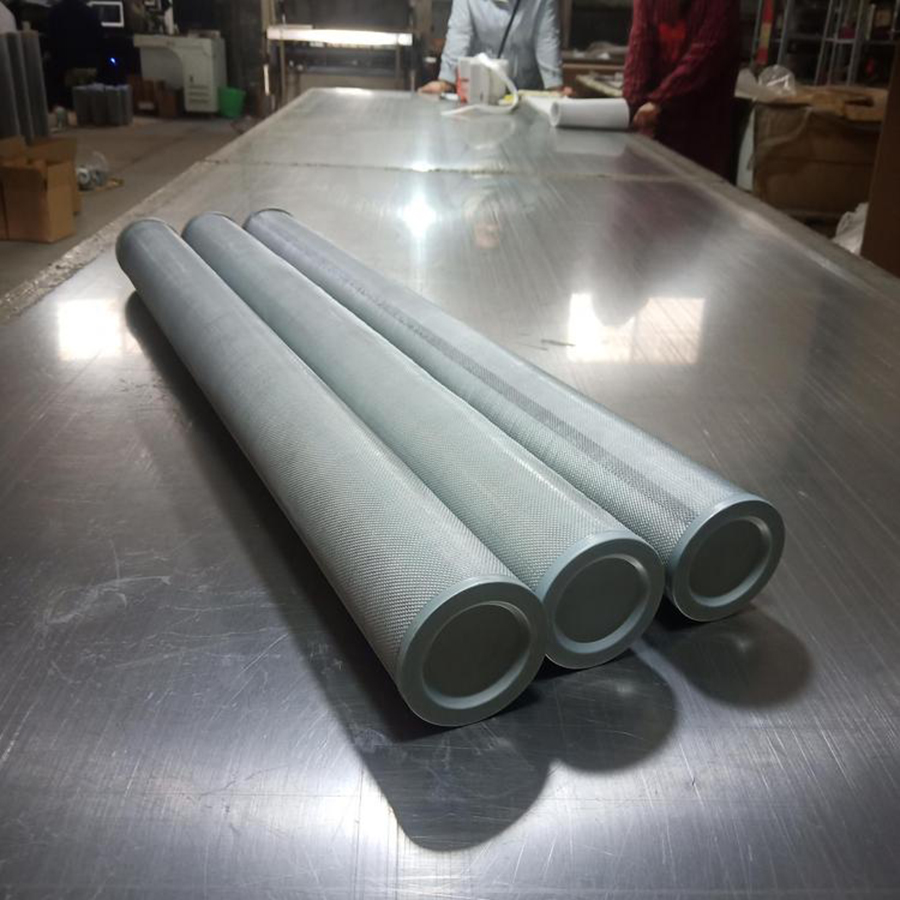

高效濾芯物理分離技術
FLQ系列采用高效多層復合濾芯作為核心分離元件，當含有液態水滴、油霧及固體顆粒的氣體進入分離器時，通過多級物理過程實現高效氣液分離：
慣性碰撞
液滴和顆粒物因慣性作用與濾材纖維碰撞
攔截過濾
粒徑大于濾材孔隙的顆粒物被直接攔截
聚結分離
小液滴在濾芯中聚結成大液滴
重力沉降
聚結形成的大液滴在重力作用下沉降
該技術分離效率高、壓降低、維護簡便，尤其適用于對氣體潔凈度有嚴格要求的工業應用場景。設備配備差壓指示器，可實時監控濾芯狀態，確保系統穩定運行。
技術參數
性能規格
| 參數名稱 | 技術指標 | 備注 |
|---|---|---|
| 設計壓力 | 0.8-1.6MPa（標準型） | 高壓型可定制至4.0MPa |
| 工作溫度 | -20℃ ~ 120℃（標準型） | 高溫型可定制至300℃ |
| 過濾精度 | 1μm, 3μm, 5μm, 10μm可選 | 可根據需求定制 |
| 分離效率 | ≥99.5%（對≥3μm液滴） | 符合ISO 12500標準 |
| 壓降損失 | ≤0.02MPa（額定流量下） | 優化流道設計 |
| 接口標準 | 國標法蘭、美標法蘭、日標法蘭 | 其他標準可定制 |
| 材質選擇 | 碳鋼Q235B、不銹鋼304/316L | 特殊合金可定制 |
| 濾芯壽命 | 6-12個月（視工況而定） | 配備差壓指示器 |
應用領域
廣泛適用于各類工業場景
FLQ系列濾芯式汽水分離器憑借其高效分離性能和可靠的產品質量，廣泛應用于以下工業領域：
壓縮空氣系統
空壓機后處理除水除油，保護氣動設備及儀表
石油化工
天然氣脫水、油田伴生氣處理、工藝氣體凈化
電力行業
鍋爐補給水系統、蒸汽冷凝水回收、儀表空氣凈化
環保工程
沼氣凈化提純、廢氣處理、VOCs回收系統
食品醫藥
工藝氣體凈化、無菌空氣制備、包裝設備供氣
冶金行業
高爐煤氣凈化、轉爐煤氣回收、儀表空氣處理
應用說明
? 壓縮空氣系統：推薦使用濾芯式分離器，過濾精度3-5μm
? 天然氣凈化：需考慮介質易燃易爆特性，選用防爆型設計
? 沼氣工程：介質腐蝕性較強，建議選用不銹鋼316L材質
? 食品醫藥：需選用衛生級不銹鋼材質，過濾精度1μm

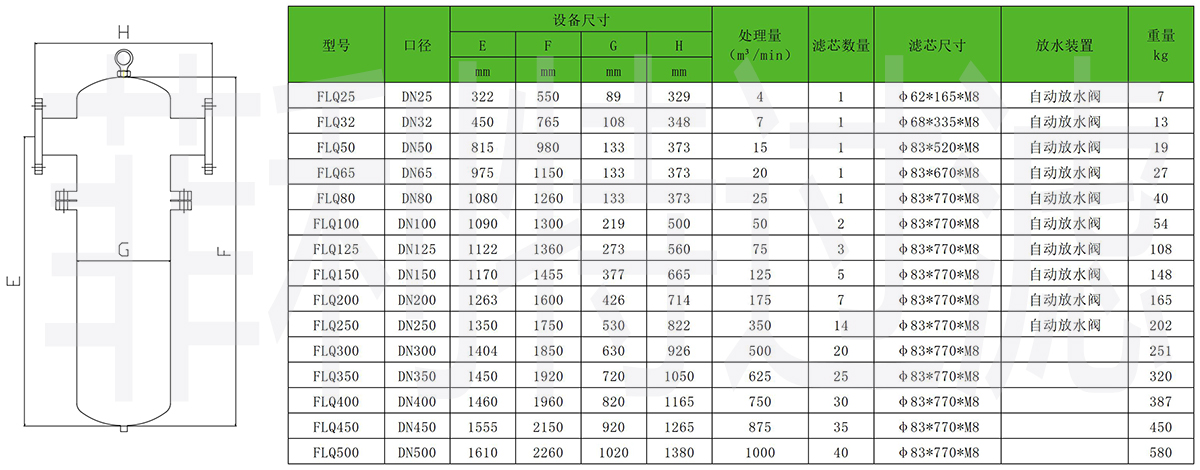

規格尺寸
產品型號與尺寸參數
以下為FLT-FLQ系列濾芯式汽水分離器的標準規格尺寸，涵蓋從DN25到DN500的各種型號。所有尺寸單位為毫米。
重要說明
1. 以上規格為標準型號，特殊工況可定制設計
2. 實際處理能力受介質特性、工作壓力、溫度等因素影響
3. 設備重量為碳鋼材質的參考值，不銹鋼材質重量增加約30%
4. 過濾精度可根據實際需求選擇1μm、3μm、5μm、10μm等不同等級
型號說明
菲利特過濾技術 | 濾芯式汽水分離器系列
廠家標志
菲利特過濾技術
FeiLiTer Filtration Technology
產品類型
濾芯式汽水分離器
Filter-type Liquid Separator
進出口徑
公稱直徑DN200
Diameter Nominal
型號示例
FLT-FLQ100：菲利特濾芯式汽水分離器，口徑DN100
FLT-FLQ200-304：不銹鋼304材質，口徑DN200
FLT-FLQ300-316L-P16：不銹鋼316L材質，口徑DN300，設計壓力1.6MPa
本公司可根據客戶需求定制特殊規格產品
選型指南
專業選型建議
正確選型是確保分離器高效運行的關鍵。請根據以下指南選擇合適的設備型號：
壓縮空氣系統
推薦使用濾芯式分離器，過濾精度3-5μm，根據氣量選擇相應型號
天然氣凈化
需考慮介質易燃易爆特性，選用防爆型設計，過濾精度5-10μm
沼氣工程
介質腐蝕性較強，建議選用不銹鋼316L材質，配備手動排污閥
反應釜氣體
腐蝕性氣體需選用耐腐蝕材質，如316L、哈氏合金等
選型參數確認清單
1. 介質類型：壓縮空氣、天然氣、沼氣等
2. 氣體流量：正常/最大/最小流量(m3/h)
3. 工作壓力：最大/正常操作壓力(MPa)
4. 工作溫度：最高/正常溫度(℃)
5. 介質成分：含水率、含油量、雜質類型
6. 過濾要求：目標過濾精度、允許壓降
7. 材質要求：碳鋼、不銹鋼304/316L等
8. 特殊要求：防爆、防腐、衛生級等
安裝與維護

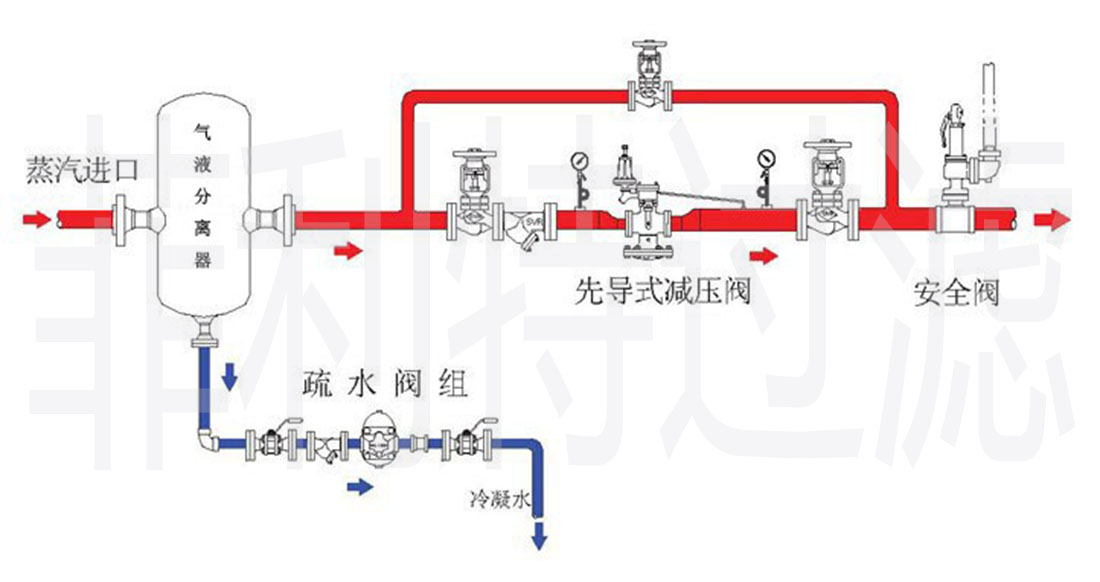

安裝要求與示意圖
安裝要點
安裝方向：按殼體流向箭頭安裝
水平安裝：設備必須水平安裝
管道支撐：大口徑設備需獨立支撐
旁路設置：建議設置旁路管道
排污管路：排污管引至安全區域
操作空間：預留足夠維護空間
安全警告
1. 設備運行期間嚴禁進行任何維修操作，必須停機泄壓后方可進行
2. 處理易燃易爆介質時，必須確保設備接地良好，消除靜電隱患
3. 高溫設備表面溫度高，必須設置防護罩和警示標識
4. 設備檢修前必須確認已完全泄壓，并懸掛"禁止操作"警示牌
